LQ-GXF High-Temperatur-Druckentlastungsventil
LQ-GXF High-Temperatur-Druckentlastungsventil

LQ-GXF High-Temperatur-Druckentlastungsventil

Zweck Hauptsächlich zur proportionalen Belüftung von Hochtemperatur-Rauchgas. LT wird an Stellen häufig verwendet, an denen die Anforderungen an die Leckquote nicht hoch sind, wie RTO und andere hochtemperaturdirekte Entladungsorte. Es besteht hauptsächlich aus einem Schmetterlingsventilkörper und einem passenden pneumatischen Aktuator (GT/RT/AT/AW-Serie), der zur Schaltregelung oder zur Durchflussregelung von Pipeline-Medien mit niedrigem Druck verwendet werden kann. Das Schmetterlingsventil nimmt eine neue strukturelle Form einer Schmetterlingsplatte und einer kurzen Stahlplattenschweißung mit einer kompakten Struktur, einem leichten Gewicht, einer einfachen Installation, einem kleinen Strömungswiderstand und einer großen Durchflusskapazität an und vermeidet den Einfluss der Hochtemperaturexpansion und erleichtert es einfach zu bedienen. LT kann in mehreren Positionen installiert werden, ohne von der Strömungsrichtung des Mediums beeinflusst zu werden. Der Ventilstamm mit Druckluft treibt die kreisförmige Scheibenschmetterflyplatte an, um sich um die Achse zu drehen, um den Durchfluss zu steuern. Das Ventil führt eine Aktion ab (von offen bis schließen oder von nahezu geöffnet) nach 90 ° aus der Anfangsposition. Das Gegenteil vervollständigt die andere Aktion (von nahezu geöffnet oder von offen bis zum Schließen).
Holen Sie sich ein Zitat Herunterladen
PREV：LQ-WPG Horizontaler SprühschrankNEXT：No next article
  • Parameter
  • Kontaktieren Sie uns

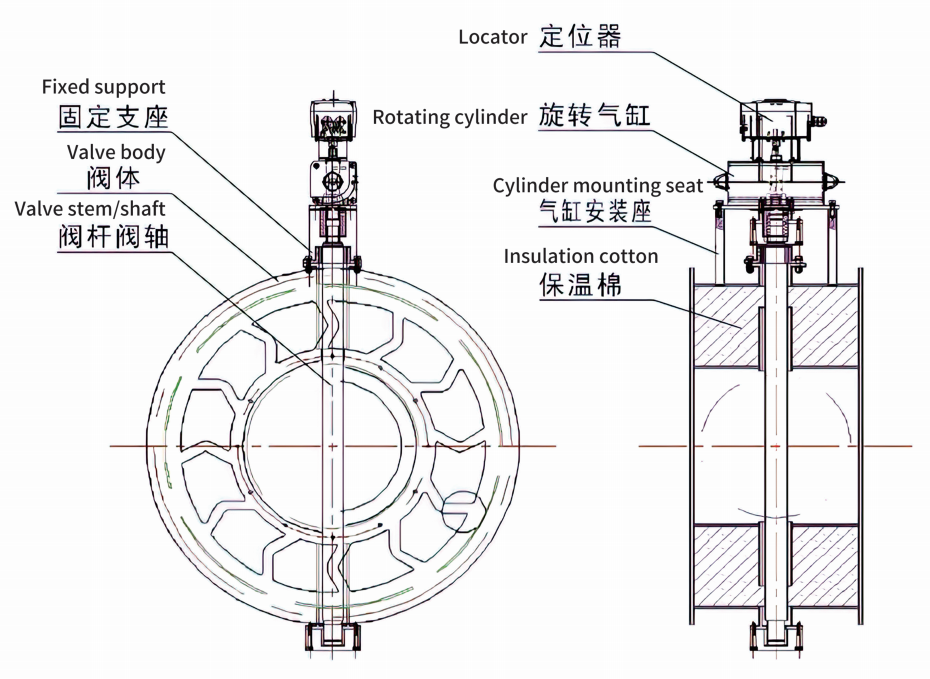

  • Strukturelle Form

    Merkmale

    1. Hochtemperaturbeständiges Metallmaterial mit stabiler Struktur und ohne Risse.

    2. Einklinge mit niedriger Leckage und einem CV -Wert von 0,5%.

    3.. Pneumatischer Antrieb mit flexiblem Betrieb und geringem Geräusch.

    4. Einfache Struktur, leicht zu pflegerendes und schneller Schalter, was die Arbeitseffizienz verbessert und die Wartungszeit verkürzt. Nach Kundenanforderungen können unterschiedliche Versiegelungsringe und Teile aus verschiedenen Materialien für verschiedene Medien und Arbeitsbedingungen ausgewählt werden, wodurch das pneumatische Schmetterlingsventil großartige Ergebnisse erzielt.

    Features

    Ausrüstungsparameter

    NEIN.

    Rtoairflow m³/h

    Ventil O.D.MM

    Ventil i.d.mm

    Einzelne Seitenisolationsdicke mm

    LQ-GT-30

    4500

    Φ800

    Φ300

    250

    LQ-GT-35

    7000-10000

    Φ850

    Φ350

    250

    LQ-GT-40

    12000-20000

    Φ900

    Φ400

    250

    LQ-GT-60

    25000-40000

    Φ1100

    Φ600

    250

    LQ-GT-70

    55000-70000

    Φ1200

    Φ700

    250

    Anmerkungen:

    1. kann nicht in korrosiven, viskosen oder Partikelstaubflüssigkeitsumgebungen verwendet werden

    2. Explosive Orte erfordern eine explosionssichere Behandlung.

    Zweck

    Hauptsächlich in Anwendungen verwendet, die häufige Bewegung und hohe Versiegelungsanforderungen erfordern, wie z. LT besteht hauptsächlich aus einem Schmetterlingsventilkörper und einem passenden pneumatischen Stellantrieb, mit dem die Medien mit Niederdruck-Pipeline umschalten und steuern können.

    Die Doppelverbindungsstange wird verwendet, um die Schmetterlingsventilscheibe und die exzentrische Welle zu verbinden, und der Rücken ist mit einer Stangenstange befestigt, um den Ventilscheibenhub zu begrenzen. Diese exzentrische Struktur verbessert die Versiegelung des Ventils erheblich.

    Mit Druckluft wird die exzentrische Welle angetrieben, um das Schalten der Ventilscheibe durch die Verbindungsstange zu steuern. Nachdem das Ventil um 90 ° aus der Anfangsposition gedreht wurde, wird eine Aktion abgeschlossen (von offen bis schließen oder von nahezu geöffnet) und umgekehrt für die andere Aktion (von nahezu offen oder von offen bis zum Schließen).

    Strukturelle Form

    Merkmale

    1. Exzentrische Welle, niedrige Leckquote.

    2. Pneumatischer Antrieb, flexibler Betrieb, kurze Reisezeit, niedriges Geräusch.

    3. Es verfügt über eine einfache Struktur, eine einfache Wartung und schnelle Umstellung und kann verwendet werden, um die Arbeitseffizienz zu erhöhen und die Wartungszeit zu verkürzen sowie verschiedene Materialien für Dichtungsringe abhängig von den Kundenanforderungen auszuwählen.

    Vorsicht:

    1. Es kann nicht an korrosiven, klebrigen, körnigen Staubflüssigkeitsorten verwendet werden.

    2. Explosive Orte erfordern eine vollständige haltende Behandlung.

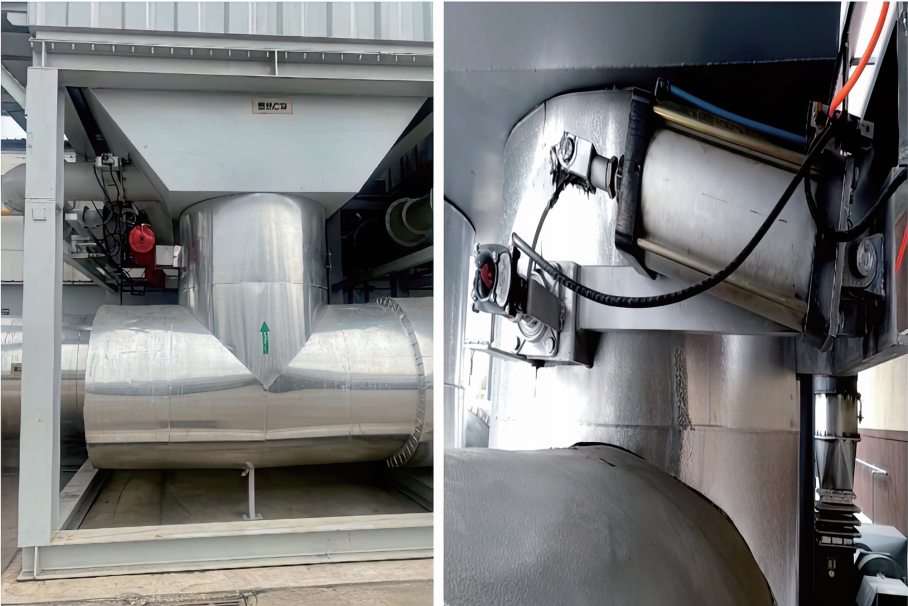

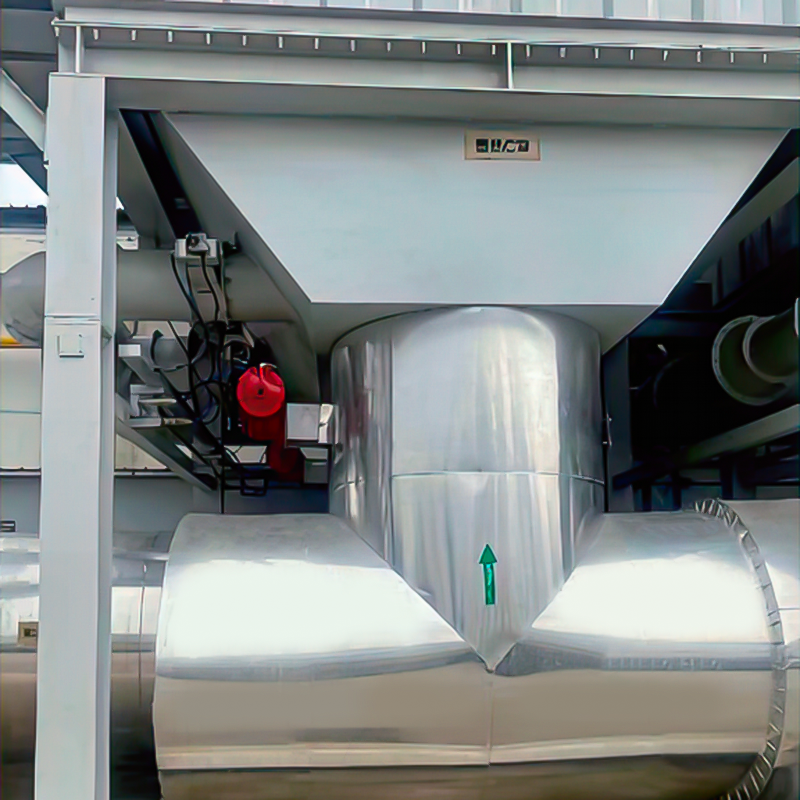

    Technische Anwendungen

Verwandte Produkte

Über uns
LV Quan Environmental Protection Engineering Technology Co., Ltd.

Yangzhou LV Quan Environmental Protection Engineering Technology Co., Ltd., befindet sich strategisch im "Northern Gateway von Jiangsu" - Gaoyou City, Provinz Yangzhou. Unser Unternehmen ist ein gemeinsames Unternehmen, das von einem Team von Fachleuten mit über 30 Jahren Erfahrung in der Gestaltung und Herstellung von VOCs-Geräten eingerichtet wurde. Mit einem registrierten Kapital von 22 Millionen Yuan haben wir fast 40 Millionen Yuan an Anlagevermögen und einen Gesamtvermögenswert, der sich 60 Millionen Yuan nähert. Unsere Produktionsanlagen umfassen eine Fläche von 9.800 Quadratmetern, die mit über 200 Sätzen verschiedener mechanischer Verarbeitungsgeräte ausgestattet sind. Wir beschäftigen eine engagierte Belegschaft von 120 Mitarbeitern, und unsere jährliche Produktionskapazität hat einen Wert von 100 Millionen Yuan.
Wir sind ein Profi LQ-GXF High-Temperatur-Druckentlastungsventil ManufacturersDas Unternehmen hat sich immer auf die Umweltschutzdesign und Herstellung von VOCs organischen Gasbehandlung wie "Adsorption, Verbrennung, Erholung, Vorbehandlung" konzentriert. Es hat sich seit mehr als einem Jahrzehnt für die Forschung, das Design, die Herstellung, die Installation und den After-Sales-Service von Behnenbehandlungsgeräten für organische Abfälle verpflichtet. Das Unternehmen verfügt über die Umweltverschmutzung und die Governance von Jiangsu Province, jiangsu High-Tech-Unternehmen, die Qualifikationen von Ecological Protection Professional Professional Professional Professional, und hat die ISO9001, ISO14001-Systemzertifizierung erfolgreich verabschiedet.
Als Profi LQ-GXF High-Temperatur-Druckentlastungsventil SuppliersUnser Unternehmen verfügt derzeit über dreizehn Versorgerzertifikate und zwei High-Tech-Erfindungszertifikate. Wir wurden als Mitgliedseinheit der Jiangsu Environmental Protection Industry Association ausgewiesen. Unser Produktportfolio erstreckt sich über eine breite Palette von Branchen, darunter Fahrzeugherstellung, Spulenbeschichtung, Petrochemikalien, Pharmazeutika, Elektronik, Maschinen, Druck- und Möbelaufbaumaterialien. Auf dem Gebiet der Gasbehandlungsgeräte für organische Abfälle fällt die Marke LV Quan auf und genießt einen schnell wachsenden Marktanteil.
LV Quan hält sich an die Prinzipien von "Fokus, Technologie, Qualität, Service und Zufriedenheit" und hat fortschrittliche ausländische Technologien bei der Herstellung von Adsorptions- und Verbrennungstechnologien aufgenommen und integriert. Wir haben die Sicherheit, Stabilität und Zuverlässigkeit unserer Produkte zusammengefasst und verbessert, wodurch ein Qualitätsniveau erreicht wird, das mit Hauskollegen entspricht und allmählich die Notwendigkeit importierten Geräte ersetzt.

Ehrenbescheinigung
  • Neues kleines und mittelgroßes Unternehmenszertifikat
  • Kontoeröffnungslizenz
  • High -Tech -Unternehmenszertifikat
  • Sicherheitsproduktionslizenz
  • Geschäftslizenz
  • Zertifikat
  • Zertifikat
  • Zertifikat
Nachricht
Branchenkenntniserweiterung

Yangzhou LV Quan Environmental Protection Engineering Technology Co., Ltd., als Unternehmen, das sich auf die Forschung, Entwicklung und Herstellung von VOCs -Behandlungsgasbehandlungsgeräten spezialisiert hat, hat eine starke technische Unterstützung für die LQ-GXF Hochtemperaturdruckablastventil Mit mehr als 30 Jahren Design- und Fertigungserfahrung. Das Unternehmen verfügt über die Qualifikation für Umweltverschmutzung und Behandlung in der Provinz Jiangsu, der High-Tech Enterprise-Zertifizierung, und ISO9001- und ISO14001-Systemzertifizierung, die seine berufliche Stärke und seinen Branchenstatus im Bereich Umweltschutz vollständig widerspiegeln.
Das LQ-GXF-Hochtemperatur-Druckentlastungsventil ist ein Hochleistungsventil, das für die proportionale Beatmung des Hochtemperaturgases entwickelt wurde. Direkte Entladungsorte wie RTO (Regenerationsverbrennungsanlage). Das Produkt besteht aus einem Schmetterlingsventilkörper und einem passenden pneumatischen Aktuator (GT/RT/AT/AW-Serie), der für die Schalterregelung oder die Durchflussregelung von Pipeline-Medien mit niedrigem Druck geeignet ist. Die einzigartige neue strukturelle Form des Schweißens der Mittellinie -Schmetterlingsplatte mit der kurzen Stahlplatte macht das Ventil kompakt, leicht, leicht zu installieren und hat die Eigenschaften eines kleinen Flusswiderstands und der großen Durchflusskapazität. Das Ventil verwendet Druckluft als Stromquelle, und der Ventilstamm treibt die Scheibenschmetterfly -Platte dazu an, sich um die Achse zu drehen, um die Durchflussregelung zu erreichen. Es ist flexibel im Betrieb und wird nicht von der Strömungsrichtung des Mediums beeinflusst. Es kann in mehreren Positionen installiert werden.
Das Design des LQ-GXF-Hochtemperatur-Druckentlastungsventils berücksichtigt die besonderen Bedürfnisse in Hochtemperaturumgebungen vollständig. Sein Ventilkörper besteht aus hochtemperaturbeständigen Materialien, die effektiv vermeiden können, was durch Hochtemperaturexpansion verursacht wird, wodurch der stabile Betrieb der Geräte unter Hochtemperaturbedingungen sichergestellt wird. Das Ventil verfügt auch über eine gute Versiegelungsleistung und kann auch in einem hohen Druckdifferenzumfeld eine niedrige Leckquote aufrechterhalten und die hohen Anforderungen an Sicherheit und Zuverlässigkeit in industriellen Anwendungen erfüllen.
Das LQ-GXF-Hochtemperatur-Druckentlastungsventil ist zu einer idealen Wahl bei Hochtemperatur-Rauchgas-Direktabgassystemen mit hervorragender Leistung und Zuverlässigkeit. In Kombination mit den technischen Vorteilen und der Branchenerfahrung von Yangzhou LV Quan Environmental Protection Engineering Technology Co., Ltd. kann dieses Produkt die strengen Bedürfnisse von industriellen Anwendungen erfüllen und Kunden auch umfassende After-Sales-Service-Garantien bieten, wodurch die marktführende Position der Lvquan-Marke weiter konsolidiert wird.
