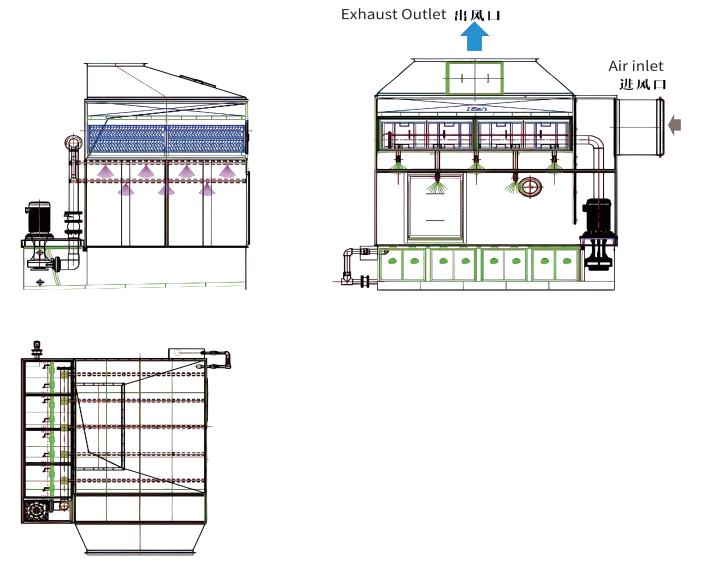

Strukturelle Form
Arbeitsprinzip
Der horizontale Sprühschrank ist mit zwei Wasservorhängen im Inneren ausgestattet. Das erste ist eine rechteckige Edelstahl-Perforated-Platte und die zweite ist eine nicht perforierte Edelstahlplatte. Wasser tritt aus dem Wassertrog über der Wasservorhangplatte ein und bildet einen Wasserfilm, der von oben nach unten auf der Edelstahlplatte fließt. Das Abgas tritt in das Ende des Staubsammlers ein und kollidiert mit dem nach unten fließenden Wasserfilm auf der Edelstahlplatte. Das staubhaltige Gas wird vom Nasswasserfilm abgefangen und gefangen, und die Staubpartikel fließen mit dem Wasser über die Wasserschale am Boden des Staubsammlers. Nach dem Kollieren mit der zweiten Wasservorhangplatte trifft das Abgas das Wasser im unteren Teil der Wasservorhangplatte und zirkuliert. Einige der größeren Staubpartikel lassen sich direkt im Wasserschale ab. Dann verläuft das staubhaltige Gas mit hoher Geschwindigkeit den S-förmigen Kanal und rührt eine große Anzahl von Wassertröpfchen auf, sodass der Staub vollständig mit den Wassertröpfchen in Kontakt tritt und den Staubgehalt im Gas entfernen kann. Diese Methode kann eine Staubentfernungswirkungsgrad von über 85% für Partikel und Staub über 5 & mgr; m erreichen.
Eigenschaften

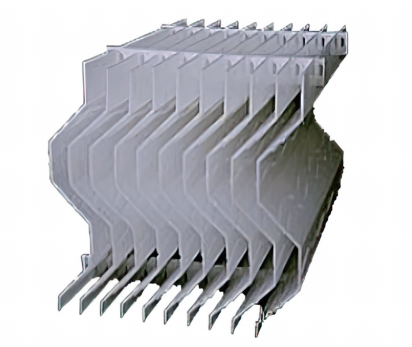

Nach der Entfernung des Staubes entfernt das Gaswasserabscheider am Auslass die Feuchtigkeit im Gas. Das Rauchgas verläuft durch den Biegerkanal des Demister, und unter der Wirkung der Trägheit und der Schwerkraft werden die im Gasstrom getrennten Flüssigkeitstropfen getrennt. Nach dem Entfernen von Staub fließt das Rauchgas mit einer bestimmten Geschwindigkeit durch den Demister, und das Rauchgas ändert sich schnell und kontinuierlich. Aufgrund der Zentrifugalkraft und der Trägheit kollidiert der Nebel im Rauchgas mit den Demisterblättern und wird gesammelt. Die Nebeltröpfchen werden gesammelt, um einen Wasserstrom zu bilden und unter der Schwerkraft in das Grundwassersammelsschale zu fallen, wodurch Gas-Flüssigkeits-Trennung erreicht wird, um sicherzustellen, dass das durch den Demister fließende Rauchgas den Defogging-Anforderungen entspricht und entlassen wird.

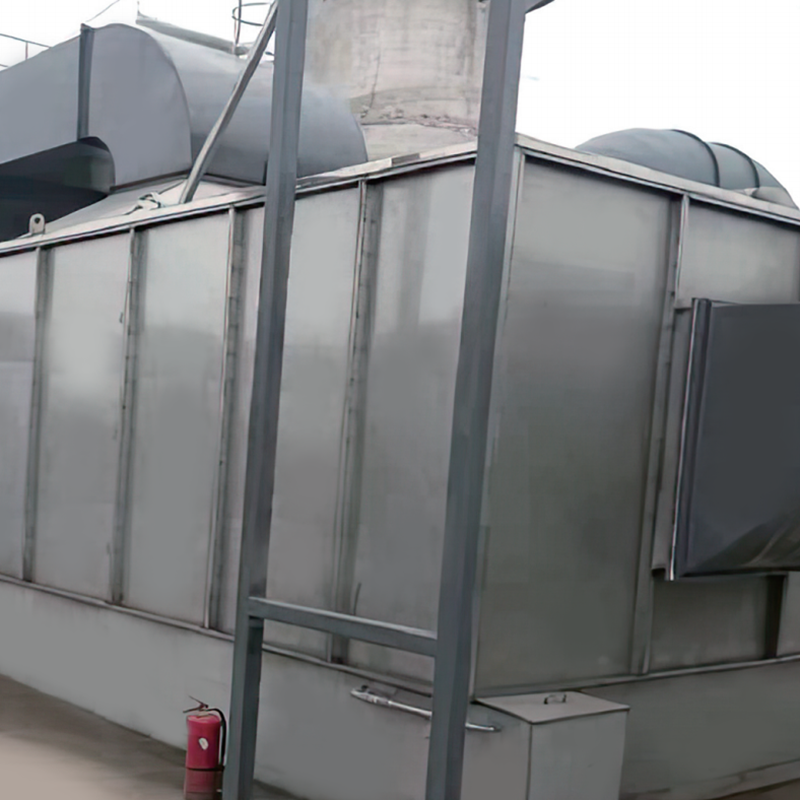

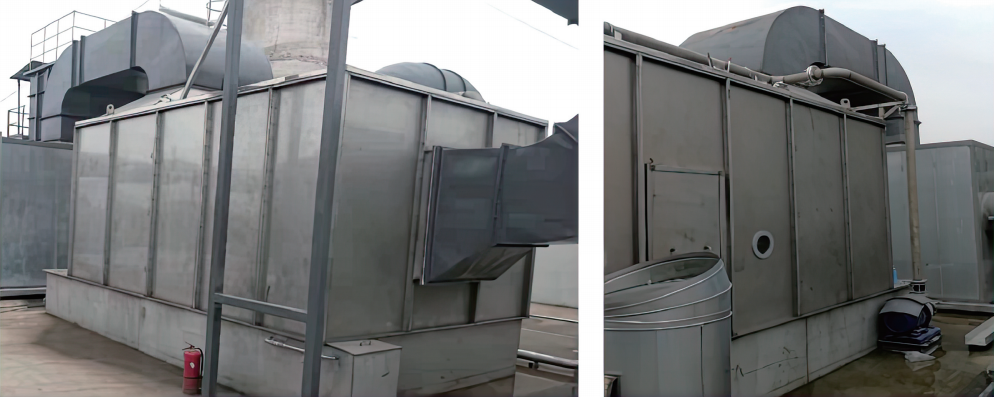

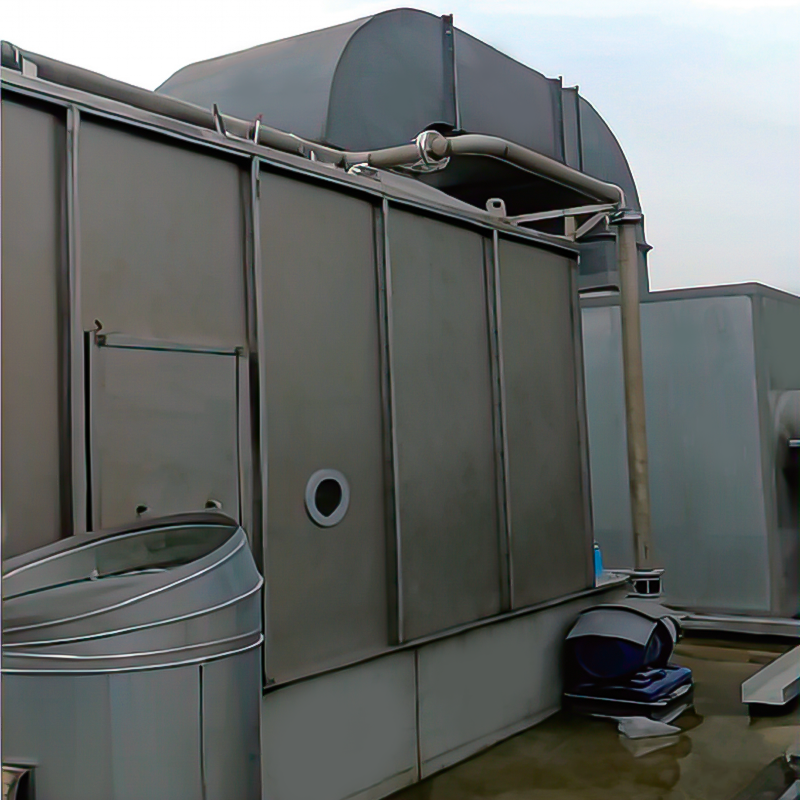

Im Vergleich zum Turm der vertikalen Sprühstaubentfernung hat der Staubentfernungsschrank des horizontalen Sprühes (Wasservorhang) den Vorteil einer bequemen Wartung und verschiedenen Staubentfernungsmethoden. In diesem Staubentfernungsschrank werden Wasservorhang impulse Wirbelstaub entfernt, und die Schrankkörper bestehen aus Edelstahlmaterial mit einer Wasserschale aus Edelstahl. Die Seite des Schranks ist mit einer Wartungstür ausgestattet, die für das Personal bequem ist, um zu betreten und zu warten.
Vorteile: Einfaches Layout, großes Luftvolumen für die Reinigung und Staubentfernung, Effizienz mit hoher Staubentfernung und bequeme Wartung.
