Wozu dient die wärmespeichernde katalytische Verbrennungsanlage LQ-RCO bei der VOC-Behandlung?

Wofür die wärmespeichernde katalytische Verbrennungsanlage von LQ-RCO konzipiert ist

LQ-RCO Wärmespeicher-katalytische Verbrennungsanlage ist industriell VOC-Behandlung Geräte, die dazu dienen, organische Verbindungen in Fabrikabgasen durch einen regenerativen katalytischen Oxidationsprozess in Kohlendioxid und Wasserdampf zu zerlegen. Im Klartext: Das System saugt lösungsmittelbeladenes oder geruchshaltiges Abgas an, erhöht seine Temperatur mit Hilfe von gespeicherter Wärme und nicht über den größten Teil des Zyklus mit frischem Brennstoff, leitet den Strom bei mäßiger Reaktionstemperatur durch ein Katalysatorbett und gibt einen behandelten Gasstrom ab, der weit weniger flüchtige organische Verbindungen enthält als der Einlassstrom. Diese Art von Wärmespeicher-Verbrennungsanlage wird üblicherweise hinter Lackierstraßen, Öfen, Druckmaschinen und chemischen Reaktoren installiert, wo eine kontinuierliche Abgasbehandlung erforderlich ist.

Als ein Stück Verbrennungsausrüstung Die regenerative katalytische Oxidationsanlage LQ-RCO kombiniert katalytische Niedertemperaturoxidation mit keramischer Wärmespeichertechnologie. Durch diese Paarung kann das Gerät einen großen Teil der Reaktionswärme zurückgewinnen und zur Vorwärmung des ankommenden Abgases wiederverwenden, was wiederum den Bedarf an Hilfsbrennstoff oder elektrischer Heizung reduziert und die Temperatur des den Schornstein verlassenden Gases senkt. Bei der unten gezeigten Ausrüstung handelt es sich um eine repräsentative LQ-RCO-Wärmespeicher-Katalysator-Verbrennungsanlage, bei der das Gehäuse, die Inspektionsplatten und die Verbindungsleitungen von außen sichtbar sind.

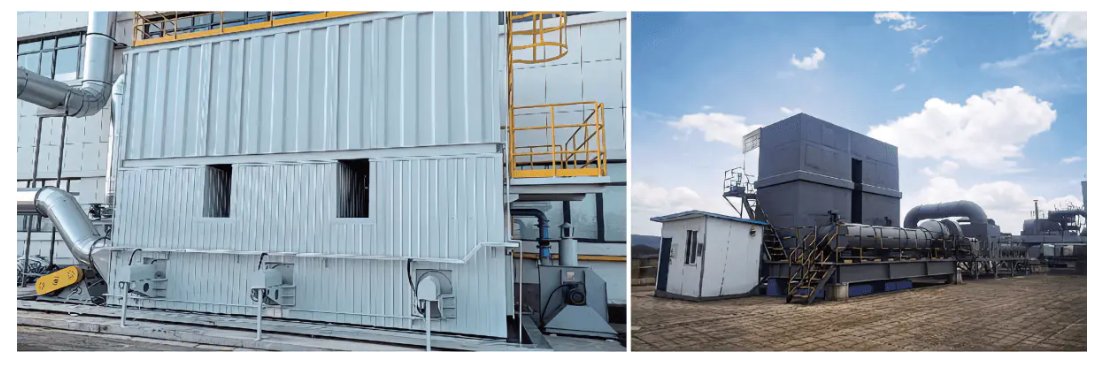

LQ-RCO heat-storage catalytic incineration equipment installed at a customer site

Abbildung 1. Wärmespeichernde katalytische Verbrennungsanlage von LQ-RCO vor Ort, dargestellt mit dem isolierten Gehäuse auf der linken Seite und einer installierten Einheit mit Verbindungsleitungen auf der rechten Seite.

Funktionsprinzip des thermischen Oxidationsmittels hinter dem RCO-System

Das Verständnis des Funktionsprinzips einer thermischen Oxidationsanlage eines RCO-Systems beginnt mit der Startsequenz. Bevor das Abgas an die Anlage angeschlossen wird, werden die Heizkammer und das keramische Wärmespeicherbett elektrisch vorgeheizt. Sobald die eingestellte Temperatur erreicht ist, wird die Abgasquelle geöffnet und ein passender Ventilator saugt das Gas in das Gerät. Der einströmende Strom tauscht zunächst Wärme mit einem vorgeheizten Wärmespeicher-Keramikkörper aus, nimmt dabei einen ersten Temperaturanstieg auf und gelangt dann in eine Heizzone für einen zweiten Temperaturanstieg, bis er das für die katalytische Reaktion erforderliche Niveau erreicht.

Von dort gelangt das Gas in die Katalysekammer, wo die organischen Verbindungen über dem Katalysatorbett zu Kohlendioxid und Wasser reagieren und dabei Wärmeenergie freisetzen. Das behandelte, saubere Gas gibt dann einen Teil dieser Wärme an einen zweiten Wärmespeicher-Keramikkörper zurück, bevor es vom Ventilator abgeführt wird. Ein Einlassthermoelement auf der Seite des Abluftventilators überprüft kontinuierlich die Gastemperatur, und sobald der Sollwert erreicht ist, ändert das Schaltventil seine Position, sodass der Abgasstrom und der Reingasstrom die Kammern tauschen. Dieser regenerative Zyklus wiederholt sich kontinuierlich, was die Kernidee jedes regenerativen katalytischen Oxidationsmittels ist und auch der Grund dafür ist, dass die Technologie in allgemeinen Diagrammreferenzen zu thermischen Oxidationsmitteln manchmal zusammen mit einem regenerativen thermischen Oxidationsmittel gruppiert wird, obwohl beide unterschiedliche Reaktionstemperaturen verwenden.

Wärmespeicherkammer 1 Wärmespeicherkammer 2 Katalytische Kammer Abgaseinlassventil Ventilator 1 Saubere Gasentladung Lüfter 2 Schaltventil Thermoelement

Abbildung 2. Vereinfachte isometrische Ansicht eines RCO-Systemgehäuses, wobei die Katalysatorkammer, die beiden Wärmespeicherkammern, die Einlass- und Schaltventile, das Thermoelement und die Lüfterpositionen als Referenz gekennzeichnet sind.

Zweikammer-Schaltprozess und Wärmerückgewinnungskreislauf

Die meisten katalytischen Verbrennungsanlagen dieses Typs basieren auf zwei Wärmespeicherkammern, die abwechselnd Wärme absorbieren und abgeben. Der LQ-RCO kann auch mit drei Kammern konfiguriert werden, wenn eine höhere Reinigungseffizienz erforderlich ist. Bei dem sogenannten Prozess 1 absorbiert die erste Kammer Wärme aus dem einströmenden Abgas, während die zweite Kammer gespeicherte Wärme abgibt, wenn sauberes Gas auf ihrem Weg durch sie hindurchströmt. Nachdem das Schaltventil seine Position geändert hat, vertauschen sich die Rollen in Prozess 2. Die erste Kammer gibt nun die gespeicherte Wärme ab, während die zweite Kammer beginnt, Wärme aus der nächsten Menge an einströmendem Abgas aufzunehmen. Die katalytische Kammer befindet sich zwischen den beiden Wärmespeicherkammern und ist der Ort, an dem in beiden Prozessen die eigentliche katalytische Zersetzung organischer Verbindungen stattfindet.

Tabelle 1. Kammerzustand während jeder Hälfte des regenerativen Schaltzyklus.
Bühne Prozess 1 Prozess 2
Erste Kammer Absorbiert Wärme vom einströmenden Abgas Gibt gespeicherte Wärme ab, wenn sauberes Gas abgelassen wird
Zweite Kammer Gibt gespeicherte Wärme ab, wenn sauberes Gas abgelassen wird Absorbiert Wärme vom einströmenden Abgas
Katalytische Kammer Katalytische Zersetzung organischer Verbindungen Katalytische Zersetzung organischer Verbindungen

RCO-Reinigungseffizienz, Energieverbrauch und Emissionsleistung

Da der Katalysator die für die Oxidation erforderliche Temperatur senkt, reagiert das katalytische LQ-RCO-Verbrennungssystem typischerweise bei 250°C bis 500°C deutlich unter der Temperatur, die ein thermisches Oxidationsmittel mit offener Flamme benötigt, um das gleiche Zerstörungsergebnis zu erzielen. Der Betrieb in diesem niedrigeren Temperaturfenster ist auch der Grund, warum die Anlage als Niedertemperatur-Oxidationssystem beschrieben wird, und es ist einer der Gründe dafür, dass die Stickoxidbildung im Vergleich zu Hochtemperatur-Verbrennungsverfahren gering bleibt. Laut Datenblatt des Herstellers erreicht eine Zweikammer-RCO-Konfiguration in der Regel eine Reinigungseffizienz von etwa 95 Prozent , während eine Dreikammerkonfiguration erreicht werden kann über 98 Prozent , und die Geräteserie insgesamt wird mit bewertet 99 Prozent oder höher Reinigungseffizienz unter Standardtestbedingungen. Der Wirkungsgrad der thermischen Rückgewinnung, der angibt, wie viel der Reaktionswärme zum Vorheizen des einströmenden Gases wiederverwendet wird, anstatt im thermischen Oxidationsstapel verloren zu gehen, liegt im Allgemeinen bei über 95 Prozent, und der Energieverbrauch kann bis zu 8 Wattstunden pro normalem Kubikmeter behandeltem Gas betragen.

0% 25 % 50 % 75 % 100 % Zweikammer-RCO-Konfiguration 95 % Dreikammer-RCO-Konfiguration 98 %

Die obige Tabelle vergleicht die typische Reinigungseffizienz zwischen einer Zweikammer- und einer Dreikammer-RCO-Anordnung. Durch den Einbau einer dritten Wärmespeicherkammer kann der Gasstrom zusätzlich durch das Regenerativbett strömen, weshalb die Dreikammeranordnung tendenziell einen höheren Wirkungsgrad bei gleicher Abgasbehandlungsleistung erzielt. Dieser Unterschied ist vor allem dann von Bedeutung, wenn in einer Anlage strenge Grenzwerte für die Einleitung organischer Abgase gelten oder wenn die Einlasskonzentration des Lösungsmitteldampfs relativ hoch ist. Für leichtere Anwendungen kann ein Zweikammer-RCO-System die meisten regionalen Anforderungen an die Abgasbehandlung problemlos erfüllen und gleichzeitig den Platzbedarf der Ausrüstung und das Volumen der keramischen Wärmespeicherung verringern. Die Wahl zwischen den beiden Konfigurationen erfordert im Allgemeinen ein Gleichgewicht zwischen der erforderlichen Reinigungseffizienz, dem verfügbaren Installationsraum und den Eigenschaften des spezifischen zu behandelnden Abgasstroms.

Thermische Oxidationsanlage vs. Verbrennungsanlage vs. Fackel: Wo katalytische Oxidation passt

Thermische Oxidationsanlage vs. Verbrennungsanlage

In der alltäglichen Pflanzensprache werden die Begriffe thermische Oxidationsanlage und Verbrennungsanlage häufig lose für dieselbe Gerätefamilie verwendet, die Wärme zur Zerstörung organischer Dämpfe nutzt. Der praktische Unterschied liegt normalerweise in der Temperatur und dem Katalysatoreinsatz. Eine allgemeine Verbrennungsanlage oder eine regenerative thermische Oxidationsanlage ist in der Regel allein auf Wärme angewiesen und benötigt höhere Kammertemperaturen, oft im Bereich von 700 °C bis 800 °C oder mehr, um die gleiche organische Ladung zu zerstören, die eine katalytische RCO-Verbrennungsanlage bei 300 °C bis 500 °C behandeln kann. Eine Sauergasverbrennungsanlage ist eine verwandte Kategorie, die aus korrosionsbeständigen Materialien für Ströme gebaut wird, die bei der Verbrennung saure Nebenprodukte bilden, und sie basiert in der Regel immer noch auf reiner thermischer Zerstörung und nicht auf einem Katalysatorbett.

Thermisches Oxidationsmittel vs. Fackel

Eine Fackel wird im Allgemeinen für intermittierende Gasströme mit hohem Volumen oder zur Sicherheitsentlastung anstelle von kontinuierlichem Lösungsmitteldampf mit niedriger Konzentration verwendet und umfasst selten eine Wärmerückgewinnung. Im Gegensatz dazu ist ein regeneratives thermisches Oxidations- oder RCO-System für die kontinuierliche Abgasbehandlung konzipiert und mit einer Wärmespeicherung gekoppelt, sodass der Großteil der Reaktionsenergie wiederverwendet und nicht direkt an die Atmosphäre abgegeben wird. Dies ist einer der Gründe, warum katalytische Oxidationsanlagen häufiger für stationäre Lackieranlagen, Abluftanlagen bei der Leiterplattenherstellung und ähnliche Aufgaben zur kontinuierlichen Behandlung organischer Abgase eingesetzt werden, während Fackeln eher für die gelegentliche oder Notgasentlastung eingesetzt werden.

Unterer Betrieb Temperaturbedarf Energie Effizienz NOx-Bildung Kontrolle Kompakt Fußabdruck Hitze Erholung Katalytischer Oxidationsmittel (RCO) Regeneratives thermisches Oxidationsmittel Offene Fackel

Das obige Radardiagramm vermittelt ein allgemeines, qualitatives Bild davon, wie die katalytische Oxidation im Vergleich zur rein thermischen Oxidation und zum Abfackeln anhand von fünf in der Branchenliteratur häufig diskutierten Merkmalen abschneidet: erforderliche Betriebstemperatur, Energieeffizienz, Kontrolle der NOx-Bildung, Geräte-Fußabdruck und Grad der Wärmerückgewinnung. Diese Bewertungen beschreiben allgemeine Technologiemuster und keine garantierten Ergebnisse für einen bestimmten Standort, da die tatsächlichen Ergebnisse von der Abgaszusammensetzung, der Durchflussrate und der Konzentration in einer bestimmten Anlage abhängen. Die katalytische Oxidation erfordert im Allgemeinen eine niedrigere Reaktionstemperatur und weist tendenziell eine stärkere Wärmerückgewinnung und NOx-Kontrolle im Vergleich zum Abfackeln auf, bei dem hauptsächlich Platzbedarf und kontinuierlicher Betrieb zugunsten einer einfacheren Handhabung intermittierender Gase eingebüßt werden. Ein regenerativer thermischer Oxidationsapparat liegt in den meisten dieser Dimensionen zwischen den beiden, da er ähnlich wie ein RCO-System Wärme zurückgewinnt, jedoch ohne die Reaktionstemperatur durch einen Katalysator zu senken. Ingenieure nutzen Vergleiche wie diesen typischerweise als Ausgangspunkt und bestätigen dann die richtige Technologie mit einer Analyse der Abgaszusammensetzung speziell für die zu behandelnde Prozesslinie.

RCO-10 bis RCO-200: Skalierung von Luftvolumen und Heizleistung

Die LQ-RCO VOC-Ausrüstungslinie ist in zwölf Standardmodelle unterteilt, die von RCO-10 bis RCO-200 reichen, sodass eine Anlage das Aufbereitungsluftvolumen an den tatsächlichen Abgasstrom aus ihrer Produktionslinie anpassen kann, anstatt die Einheit zu über- oder unterdimensionieren. Behandlungsluftvolumen skaliert von 1000 Kubikmeter pro Stunde auf dem kleinsten RCO-10-Modell bis zu 20000 Kubikmeter pro Stunde Beim RCO-200-Modell reicht die Heizleistung im gleichen Bereich von 30 Kilowatt bis 300 Kilowatt. Auf Anfrage können auch andere Luftvolumenspezifikationen außerhalb dieser Standardtabelle entworfen werden, und eine Kraftstoffvorwärmung kann hinzugefügt werden, wenn dies zum Zeitpunkt der Bestellung angegeben wird.

0 5000 10000 15000 20000 RCO-10 RCO-15 RCO-20 RCO-30 RCO-40 RCO-50 RCO-60 RCO-80 RCO-100 RCO-150 RCO-180 RCO-200 Behandlungsluftvolumen (m3/h)

Dieses Liniendiagramm verfolgt das Behandlungsluftvolumen aller zwölf Standard-RCO-Modelle, und die stetige Aufwärtskurve zeigt, wie genau die Modellreihe den tatsächlichen Anforderungen an den Abgasstrom folgt, anstatt in großen, schwer zu erreichenden Schritten zu springen. Eine Anlage mit einer einzelnen kleinen Lackierkabine könnte mit einer RCO-10 oder RCO-15 mit einer Leistung von 1000 bis 1500 Kubikmetern pro Stunde gut bedient werden, während für einen größeren Beschichtungsbetrieb mit mehreren Linien möglicherweise eine RCO-60 oder höher erforderlich ist. Da die Kurve zwischen benachbarten Modellen ziemlich glatt ist, können die meisten während einer Standortuntersuchung gemessenen Abgasdurchflussraten an ein Standardmodell angepasst werden, ohne auf ein vollständig kundenspezifisches Design zurückgreifen zu müssen. Diese Art der Modell-zu-Strömungs-Zuordnung ist ein üblicher erster Schritt bei der Spezifikation eines RCO-Systems, da das Aufbereitungsluftvolumen weitgehend die Behältergröße, die Ventilatorauswahl und den Kanaldurchmesser bestimmt. Die korrekte Abstimmung des Luftvolumens wirkt sich auch direkt auf den Energieverbrauch aus, da eine übergroße Einheit, die einen kleineren tatsächlichen Durchfluss verarbeitet, tendenziell mehr Energie pro behandelter Abgaseinheit verbraucht als eine richtig dimensionierte Einheit.

0 75 150 225 300 30 RCO-10 36 RCO-15 42 RCO-20 54 RCO-30 65 RCO-40 75 RCO-50 90 RCO-60 120 RCO-80 150 RCO-100 200 RCO-150 250 RCO-180 300 RCO-200 Hitzeing power (kW)

Das Säulendiagramm oben zeigt die installierte Heizleistung für dieselben zwölf RCO-Modelle, die von 30 Kilowatt beim RCO-10 auf 300 Kilowatt beim RCO-200 steigt. Die Heizleistung deckt hauptsächlich die elektrischen Heizrohre ab, die beim Anfahren und in Zeiten verwendet werden, in denen der Abgasheizwert allein nicht ausreicht, um die katalytische Reaktionstemperatur aufrechtzuerhalten. Da das Wärmespeicher-Keramikbett einen großen Teil der Reaktionswärme zurückgewinnt, sobald das Gerät den stabilen Betrieb erreicht, wird die installierte Heizleistung in der Regel nur zeitweise und nicht kontinuierlich benötigt. Größere Modelle benötigen proportional mehr Heizleistung, vor allem weil sie über ein größeres Volumen an Wärmespeicherkeramik und Katalysator verfügen, was bei einem Kaltstart mehr Energie erfordert, um es auf Temperatur zu bringen. Wenn man diese Heizleistungskurve zusammen mit der Kurve des Behandlungsluftvolumens betrachtet, erhält man ein einigermaßen vollständiges erstes Bild sowohl der benötigten Wärme- als auch der Durchflusskapazität, bevor man mit der detaillierten Auswahl der Ausrüstung fortfährt.

Tabelle 2. Referenz zur LQ-RCO-Geräteauswahl. Die Parameter dienen nur als Referenz und können an spezielle Anforderungen angepasst werden.
Parameter RCO-10 RCO-15 RCO-20 RCO-30 RCO-40 RCO-50 RCO-60 RCO-80 RCO-100 RCO-150 RCO-180 RCO-200
Behandlungsluftvolumen (m3/h) 1000 1500 2000 3000 4000 5000 6000 8000 10000 15000 18000 20000
Katalytische Temperatur 300–500 °C 300–500 °C 300–500 °C 300–500 °C 300–500 °C 300–500 °C 300–500 °C 300–500 °C 300–500 °C 300–500 °C 300–500 °C 300–500 °C
Reinigungseffizienz 99 % 99 % 99 % 99 % 99 % 99 % 99 % 99 % 99 % 99 % 99 % 99 %
Hitze accumulator (L) 288 512 548 970 1160 1570 1800 2600 3200 4610 5410 6280
Katalysatormenge (L) 72 128 162 242 288 392 450 648 800 1160 1360 1570
Hitzeing power (kW) 30 36 42 54 65 75 90 120 150 200 250 300
Länge L (mm) 1350 1650 1800 2100 2300 2600 2700 3200 3500 4100 4400 4700
Breite B (mm) 1350 1650 1800 2100 2300 2600 2700 3200 3500 4100 4400 4700
Höhe H (mm) 2600 2700 2800 3100 3200 3300 3500 4000 4500 5000 6000 6500
Luftkanaldurchmesser (mm) 200 220 250 300 350 400 450 500 600 700 750 800

Für die gesamte Tabelle gelten zwei Hinweise. Erstens können Luftvolumenspezifikationen außerhalb dieses Standardbereichs immer noch auf Projektbasis entworfen werden, wenn der Abgasstrom einer Anlage zwischen zwei Standardmodellen liegt oder die RCO-200-Bewertung überschreitet. Zweitens handelt es sich bei der in der gesamten LQ-RCO-Reihe verwendeten explosionsgeschützten Form um ein membranartiges Entlastungsdesign, das unabhängig vom ausgewählten Modell gilt.

Branchen, die auf die Behandlung organischer Abgase mit RCO angewiesen sind

Der Bedarf an der Behandlung von Lösungsmittelabgasen besteht in einer Vielzahl von Fertigungssektoren, und die LQ-RCO-Gerätereihe wird im Allgemeinen überall dort eingesetzt, wo in einer Prozesslinie organischer Dampf freigesetzt wird, der vor der Entladung aufgefangen und behandelt werden muss. Zu den gängigen Anwendungen gehören die folgenden.

  1. Automobil- und Maschinenbau, einschließlich Lackierstraßen und Härtungsöfen, in denen lösungsmittelbasierte Beschichtungen organische Abgase freisetzen.
  2. Elektronikfertigung, insbesondere organische Abgase, die bei der Leiterplattenproduktion entstehen.
  3. Elektrofertigung, einschließlich Isolationsbehandlungsverfahren für Drahtlack.
  4. Leichtindustrieprozesse wie Schuhherstellung und Leimbeschichtung, bei denen organische Abgase und Gerüche entstehen.
  5. Druck- und Farbdruckbetriebe, bei denen lösungsmittelbasierte Tinten eine häufige Abgasquelle darstellen.
  6. Metallurgische und Stahlprozesse, die Herstellung von Kohlenstoffelektroden, chemische Synthesen wie die ABS-Herstellung und die Erdölraffinierung können allesamt organische Abgase erzeugen, die Maßnahmen zur VOC-Kontrolle in Chemieanlagen erfordern.

Allen diesen Sektoren gemeinsam ist ein kontinuierlicher oder halbkontinuierlicher Abgasstrom, der Benzol, Keton, Ester, Alkohol, Ether, Aldehyd, Phenol oder ähnliche organische Verbindungen sowie einen allgemeinen Geruch enthält. Dies ist die Art von Abgasprofil, für deren Behandlung ein katalytisches RCO-Oxidationsmittel im Allgemeinen geeignet ist, da das Katalysatorbett so ausgewählt ist, dass es mit dieser breiten Familie organischer Verbindungen und nicht mit einem einzelnen spezifischen Lösungsmittel arbeitet.

Warum Anlagen regenerative katalytische Oxidationsmittel für die industrielle VOC-Kontrolle wählen

Wenn eine Einrichtung Optionen für die Luftreinhaltungsausrüstung für ein neues oder verbessertes Abgasbehandlungssystem vergleicht, kommt aus einer Reihe von Gründen häufig ein regeneratives katalytisches Oxidationsmittel in Frage. Die Kombination aus Niedertemperaturoxidation und keramischer Wärmespeicherung bedeutet, dass weniger Hilfsenergie benötigt wird, um die Reaktion aufrechtzuerhalten, sobald die Einheit die Temperatur erreicht hat, was sich in den zuvor besprochenen niedrigen Energieverbrauchszahlen widerspiegelt. Der Betrieb bei 250 °C bis 500 °C anstelle des höheren Bereichs, der bei der reinen thermischen Oxidation verwendet wird, begrenzt auch die NOx-Bildung und unterstützt die Einstufung des Geräts als keine Sekundärverschmutzung unter normalen Betriebsbedingungen.

  • Hoher Automatisierungsgrad, wobei die Ventilumschaltung und die Temperaturregelung nicht manuell, sondern über das Steuersystem erfolgen.
  • Modulare Modellreihe von RCO-10 bis RCO-200, die die Anpassung des industriellen VOC-Kontrollsystems an den tatsächlichen Abgasstrom und nicht an eine Einheitsgröße unterstützt.
  • Optionale Zweikammer- oder Dreikammerkonfiguration, die einer Anlage die Möglichkeit gibt, einen bestimmten Reinigungswirkungsgrad für die Behandlung organischer Abgase anzustreben.
  • Kompatibilität mit einer breiten Palette organischer Verbindungen, einschließlich Abgasen und allgemeinen Gerüchen vom Typ Benzol, Keton, Ester, Alkohol, Ether, Aldehyd und Phenol.

Zusammengenommen sind diese Eigenschaften der Grund dafür, dass ein VOC-Verbrennungssystem, das auf regenerativer katalytischer Oxidation basiert, häufig für den Bedarf an kontinuierlich arbeitenden Abgasbehandlungssystemen in Beschichtungs-, Elektronik-, Druck- und chemischen Verarbeitungsumgebungen ausgewählt wird, wo sowohl die gesetzliche Emissionsgrenze als auch die täglichen Betriebskosten der Ausrüstung für die Anlage von Bedeutung sind.

Über Lvquan Environmental Protection Engineering Technology Co., Ltd.

Lvquan Environmental Protection Engineering Technology Co., Ltd. hat seinen Sitz in Gaoyou, Yangzhou, einer Stadt, die oft als Nordtor der Provinz Jiangsu bezeichnet wird. Das Unternehmen ist eine Aktiengesellschaft, die durch die Zusammenarbeit von Fachleuten entstanden ist, von denen jeder mehr als trägt 30 Jahre Das Unternehmen verfügt über Erfahrung in der Konstruktion und Herstellung von VOC-Geräten und ist als Hersteller von Anlagen zur Behandlung organischer Abgase mit flüchtigen organischen Verbindungen (VOC) tätig.

Das Unternehmen verfügt über ein Stammkapital von 22 Millionen Yuan , mit einem Anlagevermögen von nahezu 40 Millionen Yuan und Gesamtvermögen von nahezu 60 Millionen Yuan . Die Fertigung erfolgt auf einer Werksfläche von ca 9800 Quadratmeter , unterstützt von mehr als 200 Sätze verschiedener Bearbeitungsgeräte und ein Team von ca 120 Mitarbeiter mit einer jährlichen Produktionskapazität von ca 100 Millionen Yuan . Dieser Umfang der Eigenfertigung unterstützt die Herstellung von katalytischen Verbrennungsanlagen mit Wärmespeicherung, einschließlich der in diesem Artikel beschriebenen LQ-RCO-Serie, vom strukturellen Gehäuse bis zur Endmontage und Prüfung.

Häufig gestellte Fragen

Q1. Wozu dient die regenerative katalytische Oxidation?

Mit der regenerativen katalytischen Oxidation werden organische Abgase aus industriellen Abgasströmen behandelt. Dabei werden flüchtige organische Verbindungen über ein Katalysatorbett in Kombination mit einem keramischen Wärmespeicher in Kohlendioxid und Wasser umgewandelt, wodurch die zur Aufrechterhaltung der Reaktion erforderliche Energie reduziert wird.

Q2. Was ist der Unterschied zwischen einem RCO-System und einer regenerativen thermischen Oxidationsanlage?

Ein RCO-System verwendet einen Katalysator, um die erforderliche Reaktionstemperatur zu senken, typischerweise auf etwa 300 °C bis 500 °C, während eine regenerative thermische Oxidationsanlage im Allgemeinen nur auf Wärme basiert und eine höhere Kammertemperatur benötigt, um ein vergleichbares Zerstörungsergebnis zu erzielen.

Q3. Bei welcher katalytischen Temperatur arbeitet die LQ-RCO-Ausrüstung?

Die LQ-RCO-Katalysatorkammer arbeitet im Allgemeinen zwischen 300 °C und 500 °C. Dies ist der Temperaturbereich, der für die katalytische Zersetzungsreaktion erforderlich ist, bei der aus den organischen Verbindungen im Abgas Kohlendioxid und Wasser entstehen.

Q4. Welchen Einfluss hat das Umschaltventil auf die Abgasbehandlung?

Das Schaltventil ändert den Strömungsweg, sobald das Einlassthermoelement des Abluftventilators bestätigt, dass die eingestellte Temperatur erreicht wurde, und leitet Abgas in die Kammer, die zuvor Wärme an sauberes Gas abgegeben hat, wodurch der Regenerationszyklus kontinuierlich weiterläuft.

F5. Kann die LQ-RCO-Ausrüstung an ein bestimmtes Luftvolumen angepasst werden?

Ja, die Standardmodellreihe deckt 1.000 bis 20.000 Kubikmeter pro Stunde in zwölf Modellen ab, und Luftvolumenspezifikationen außerhalb dieses Bereichs können basierend auf dem tatsächlichen Abgasstrom einer Anlage separat entworfen werden.
